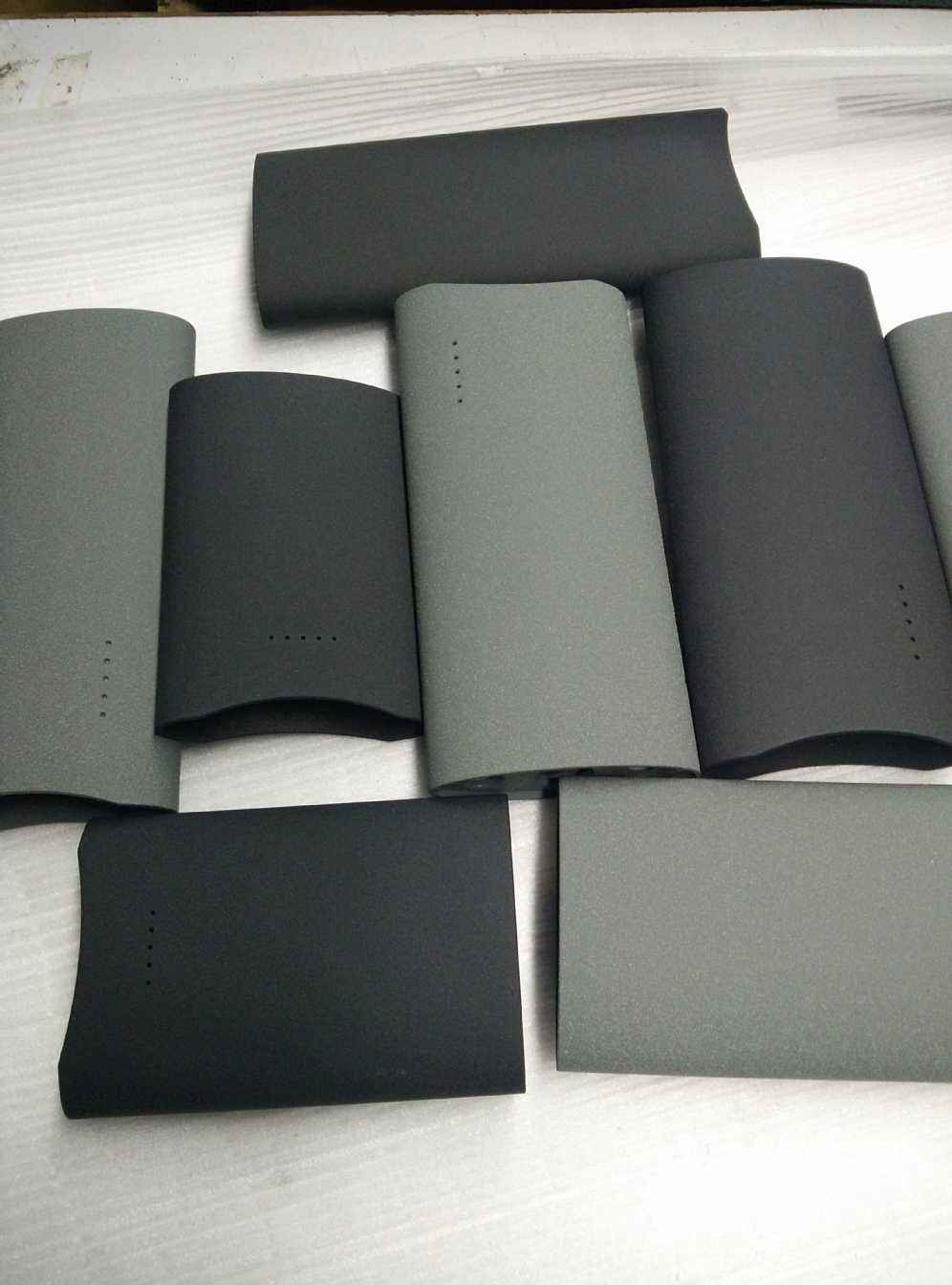

絨毛粉出現的問題及解決方案
1．不耐劃
a.塗膜過(guò)硬 ：改用彈(dàn)性樹脂，減少固化劑用量
b.塗膜過軟：固化劑用量不大，或固化劑存放不當(dāng)或主劑溶劑揮發(fā)造成塗膜固化不完全 。
2．幹裂 ：
a.稀釋劑(jì)少而形成幹(gàn)噴，可用稀釋至所需噴塗粘度。
b.溶劑揮發(fā)過快，應增加高沸點(diǎn)溶劑用量，如乙二醇乙醚醋酸脂用量或改用丙二醇乙醚醋酸脂或在稀釋劑配比中增加環已酮比例。
c.噴塗後(hòu)應表幹(gàn)後(hòu)再放入烘箱
d.噴塗過(guò)厚，應控制塗膜幹(gàn)膜後爲30．40um
3．表面粗糙
a.絨(róng)行粉末分散完全。增加分散時間(jiān)，改善分散方式。
b.應過(guò)濾除去少量粗粒及未分散顆(kē)粒
c.絨毛粉用量太大，調整用量
d.溶劑(jì)太少，形成千噴(pēn)，應稀釋至合适粘度
e.幹(gàn)燥速度過(guò)快，應先靜置表幹(gàn)再放入烘箱或完全自然幹(gàn)燥，表面細緻。
4．表面發花
a.絨毛粉分散嚴重不良
b.噴(pēn)塗(tú)不均勻
c.粘度不夠(gòu)，增加增稠劑(jì)用量
5．無絨感
a.絨毛粉和樹脂比例不夠，增加絨毛粉用量
b.塗膜太厚而溶劑揮發(fā)過(guò)慢。
